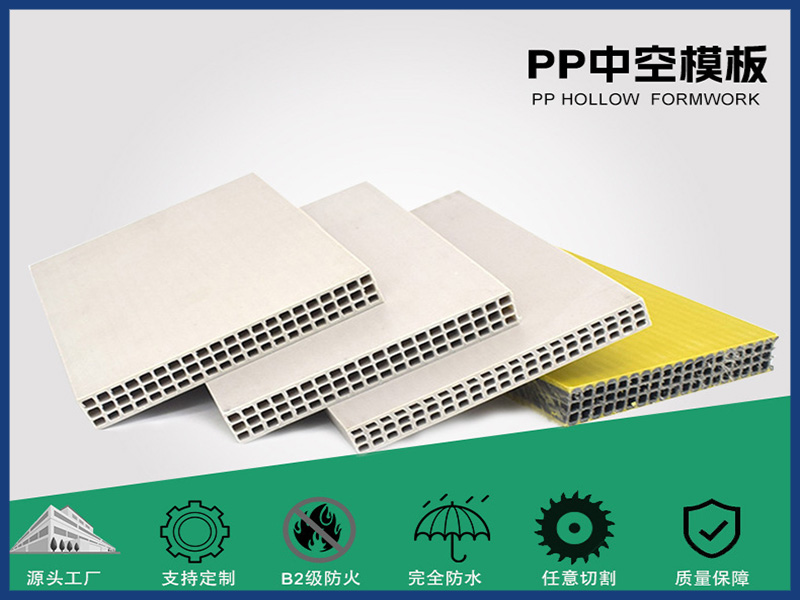

PP中空建筑模板設備

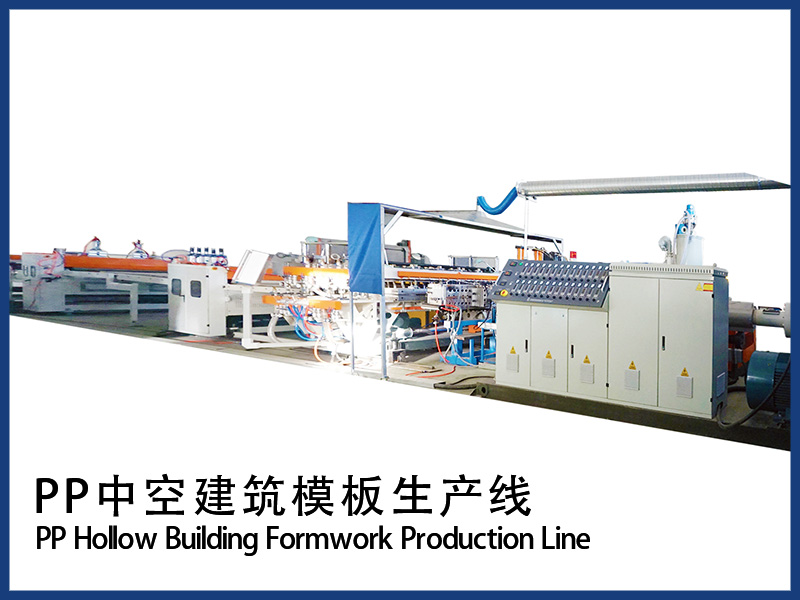

PP中空建筑模板設備（PP中空建筑模板生產線）
PP Hollow Building Formwork
一、概述
PP 中空建筑模板生產線是一套專門用于生產 PP 中空建筑模板的自動化設備，其先進的技術和高效的生產流程，能夠滿足建筑行業對高質量、高性能 PP 中空建筑模板日益增長的需求。
生產線構成
原料預處理系統：該系統負責對聚丙烯（PP）原料進行預處理。首先通過自動上料裝置將 PP 顆粒輸送至高速攪拌機，按照精確配方加入增韌劑、抗老化劑、阻燃劑等各類助劑，進行充分?jǐn)嚢杌旌?，確保助劑均勻分散在原料中，為后續的生產環節奠定良好基礎。攪拌機具備智能控制系統，可精準控制攪拌時間、速度等參數，保障原料混合質量的穩定性。
擠出系統：擠出系統是生產線的核心部分，一般采用高性能的單螺桿或雙螺桿擠出機。原料在擠出機內，經過高溫（通常在 180 - 250℃）、高壓以及螺桿的強烈剪切作用，逐漸熔融塑化，形成具有良好流動性的熔體。雙螺桿擠出機由于其獨特的螺桿結構，在物料混合、塑化效果上更為出色，能夠有效提高生產效率和產品質量。擠出機配備先進的溫控系統，可精確控制各加熱區的溫度，保證物料在最佳狀態下熔融擠出。
模具成型系統：經過擠出機塑化的物料，被輸送至特殊設計的模具中。模具內部結構決定了 PP 中空建筑模板的最終形狀，如中間的蜂窩狀或網格狀中空結構以及模板的整體尺寸規格。模具采用優質鋼材制造，并經過精密加工和表面處理，以確保模板成型的精度和表面質量。通過調整模具的部分組件，還可實現對模板厚度、中空結構參數等的靈活調節，滿足不同客戶的多樣化需求。
冷卻定型系統：從模具擠出的板材仍處于高溫軟化狀態，需要通過冷卻定型系統快速冷卻固化，以保證板材的形狀和尺寸精度。冷卻定型系統通常包括風冷和水冷兩個部分。首先，通過風冷裝置對板材表面進行初步冷卻，降低板材溫度，使其初步定型。然后，將板材引入水冷槽，在循環冷卻水的作用下，進一步快速冷卻板材內部，確保整個板材均勻冷卻，減少內部應力。冷卻系統的溫度、風量、水量等參數均可根據生產實際情況進行精準調控。

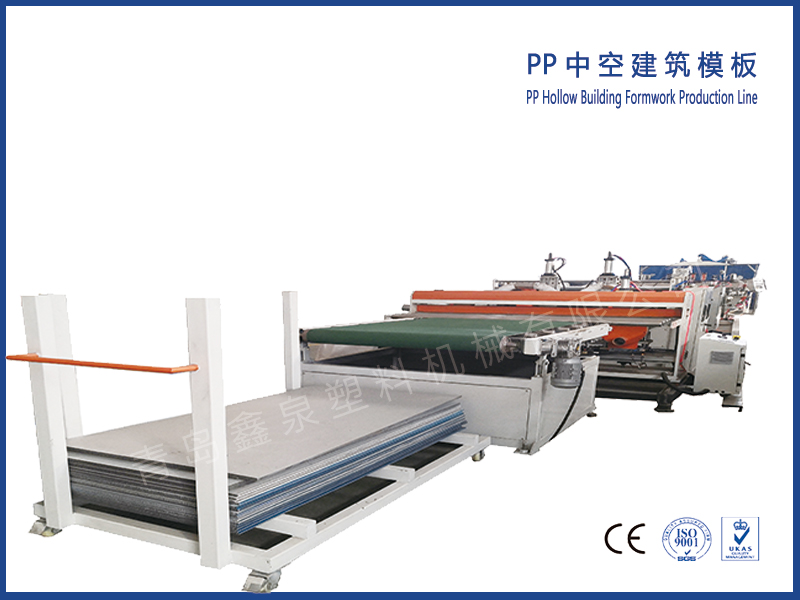

切割與后處理系統：經過冷卻定型的 PP 中空建筑模板，根據建筑施工標準尺寸要求，通過高精度的切割設備進行定長切割。切割設備采用先進的切割技術，如激光切割或圓盤鋸切割，能夠保證切割面平整光滑，尺寸誤差控制在極小范圍內。切割完成后，模板還需經過打磨、修整等后處理工序，去除模板邊緣的毛刺和瑕疵，使模板的外觀質量達到最佳狀態。
自動化控制系統：貫穿整個生產線的自動化控制系統，猶如生產線的 “大腦”。它通過傳感器實時監測生產過程中的溫度、壓力、螺桿轉速、物料流量、板材厚度等關鍵參數，并將這些數據反饋至中央控制器。中央控制器根據預設的程序和參數，自動調節各設備的運行狀態，實現生產線的自動化、智能化運行。操作人員可通過人機界面方便地對生產參數進行設置、監控和調整，大大提高了生產管理的便捷性和生產過程的穩定性。
二、技術參數
| 項目 | 技術參數 |
| 原料處理系統 | |
| 高速攪拌機容量 | 1000 - 2000L |
| 攪拌速度 | 500 - 1500r/min |
| 混合精度 | ±0.5% |
| 自動上料能力 | 500 - 1000kg/h |
| 擠出系統 | |
| 擠出機類型 | 單螺桿 / 雙螺桿（推薦雙螺桿） |
| 螺桿直徑 | 65 - 150mm |
| 長徑比 | 28 - 40:1 |
| 螺桿材質 | 優質合金鋼，表面氮化處理 |
| 擠出量 | 300 - 800kg/h |
| 加熱功率 | 30 - 80kW |
| 溫控精度 | ±1℃ |
| 模具成型系統 | |
| 模具類型 | 定制化中空結構模具 |
| 模板寬度范圍 | 600 - 1500mm |
| 模板厚度范圍 | 2 - 8mm |
| 模具材質 | 熱作模具鋼（如 H13） |
| 表面處理 | 鍍鉻，粗糙度 Ra≤0.4μm |
| 冷卻定型系統 | |
| 風冷方式 | 軸流風機，風量 5000 - 10000m3/h |
| 水冷方式 | 循環水冷卻，冷卻水量 5 - 15m3/h |
| 冷卻溫度范圍 | 20 - 60℃ |
| 冷卻時間 | 3 - 8min |
| 切割與后處理系統 | |
| 切割方式 | 激光切割 / 圓盤鋸切割 |
| 切割精度 | ±1mm |
| 切割速度 | 0.5 - 2m/min |
| 打磨方式 | 機械打磨，砂紙目數 80 - 200 |
| 自動化控制系統 | |
| 控制方式 | PLC + 觸摸屏 |
| 數據采集頻率 | 10 - 50Hz |
| 報警響應時間 | ≤1s |
| 配方存儲數量 | ≥50 組 |
| 生產線整體性能 | |
| 生產速度 | 1 - 5m/min |
| 成品率 | ≥98% |
| 能源消耗 | 0.3 - 0.5kWh/kg（成品） |
| 生產線占地面積 | 長 30 - 50m，寬 6 - 10m |
| 操作人員數量 | 3 - 5 人 / 班 |
三、生產線工作流程
原料準備與混合：將 PP 原料和各類助劑按照配方要求，通過自動上料裝置送入高速攪拌機。在攪拌機內，經過設定時間和速度的攪拌，充分混合均勻，形成質量穩定的混合原料。
熔融擠出：混合好的原料被輸送至擠出機料斗，依靠螺桿的旋轉，將原料逐漸推向機筒前端。在機筒內，原料受到高溫、高壓以及螺桿的剪切作用，逐漸熔融塑化，形成均勻的熔體，并以穩定的流量擠出。
模具成型：擠出的熔體進入模具，在模具的約束下，形成具有特定中空結構和尺寸規格的板材雛形。模具內部的流道設計確保熔體均勻分布，從而保證模板的質量一致性。
冷卻定型：板材雛形離開模具后，立即進入冷卻定型系統。先經過風冷初步降溫，再通過水冷進一步冷卻固化，使板材的形狀和尺寸固定下來，同時消除內部應力，提高板材的性能穩定性。
切割與后處理：冷卻定型后的板材，按照設定的長度，由切割設備進行精準切割。切割后的模板經過打磨、修整等后處理工序，去除表面瑕疵，成為符合建筑施工標準的 PP 中空建筑模板成品，最后進行包裝入庫。
四、應用場景

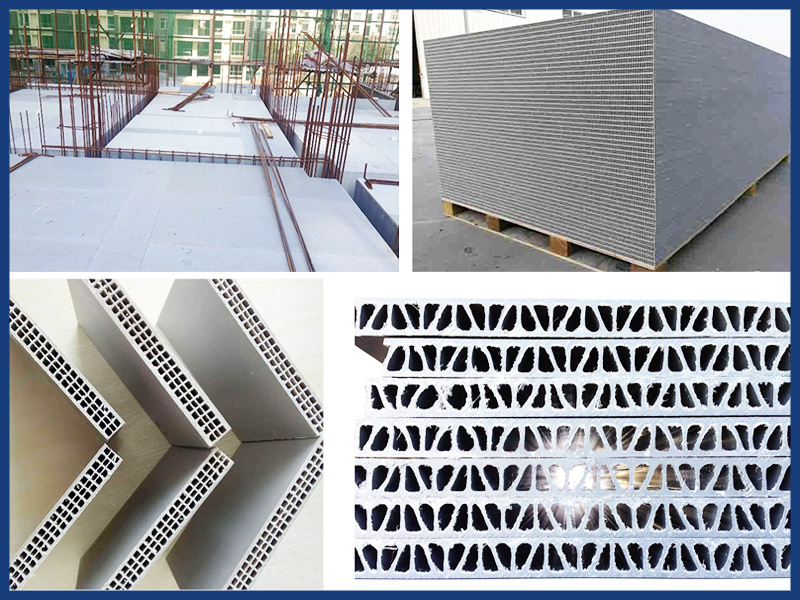

建筑工程施工：生產的 PP 中空建筑模板廣泛應用于各類建筑工程，如住宅、商業建筑、公共建筑等的墻體、樓板、梁、柱等部位的混凝土澆筑施工。其高強度、重量輕、易安裝、脫模方便等特點，能夠有效提高施工效率，降低施工成本，提升混凝土澆筑質量。
橋梁建設：在橋梁工程的橋墩、箱梁等部位的施工中，PP 中空建筑模板憑借其良好的抗沖擊性能和耐腐蝕性能，能夠承受混凝土澆筑過程中的巨大側壓力和振搗沖擊力，同時適應橋梁工程所處的戶外復雜環境，確保橋梁施工的質量和安全。
水利水電工程：用于水利水電工程中的大壩、水閘等建筑物的施工。PP 中空建筑模板的防水防潮性能，使其在潮濕的施工環境中能夠保持穩定的性能，不會因水分侵蝕而變形、損壞，保證了工程的順利進行。
建筑模板租賃行業：由于 PP 中空建筑模板具有周轉次數多（可達 30 - 50 次）的優勢，非常適合建筑模板租賃企業采購使用。租賃企業通過出租 PP 中空建筑模板，可獲得較高的經濟效益，同時也為建筑施工企業提供了一種經濟、便捷的模板解決方案。
